ICS-17B 为单杠杆、双托辊形式,秤架长度为 ICS-17A 的一半,计量精度稍低,适用于对精度要求相对较低的场合。在一些小型的加工制造工厂中,如小型食品加工厂、小型建材厂等,生产流程相对简单,物料输送量不大,ICS-17B 能够满足对物料的准确计量需求。例如,在小型食品加工厂中,用于计量面粉、糖等原料的输送量,确保生产过程中原料的准确投放,从而保证产品质量的稳定性。 对于小型建材厂,如生产小型预制构件的工厂,ICS-17B 可以对水泥、砂石等物料的输送进行计量,帮助企业控制生产成本,提高生产效率。
工作原理
称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值和累积重量值,并分别显示出来。
系统组成
ICS-17型电子皮带秤由四部分组成:

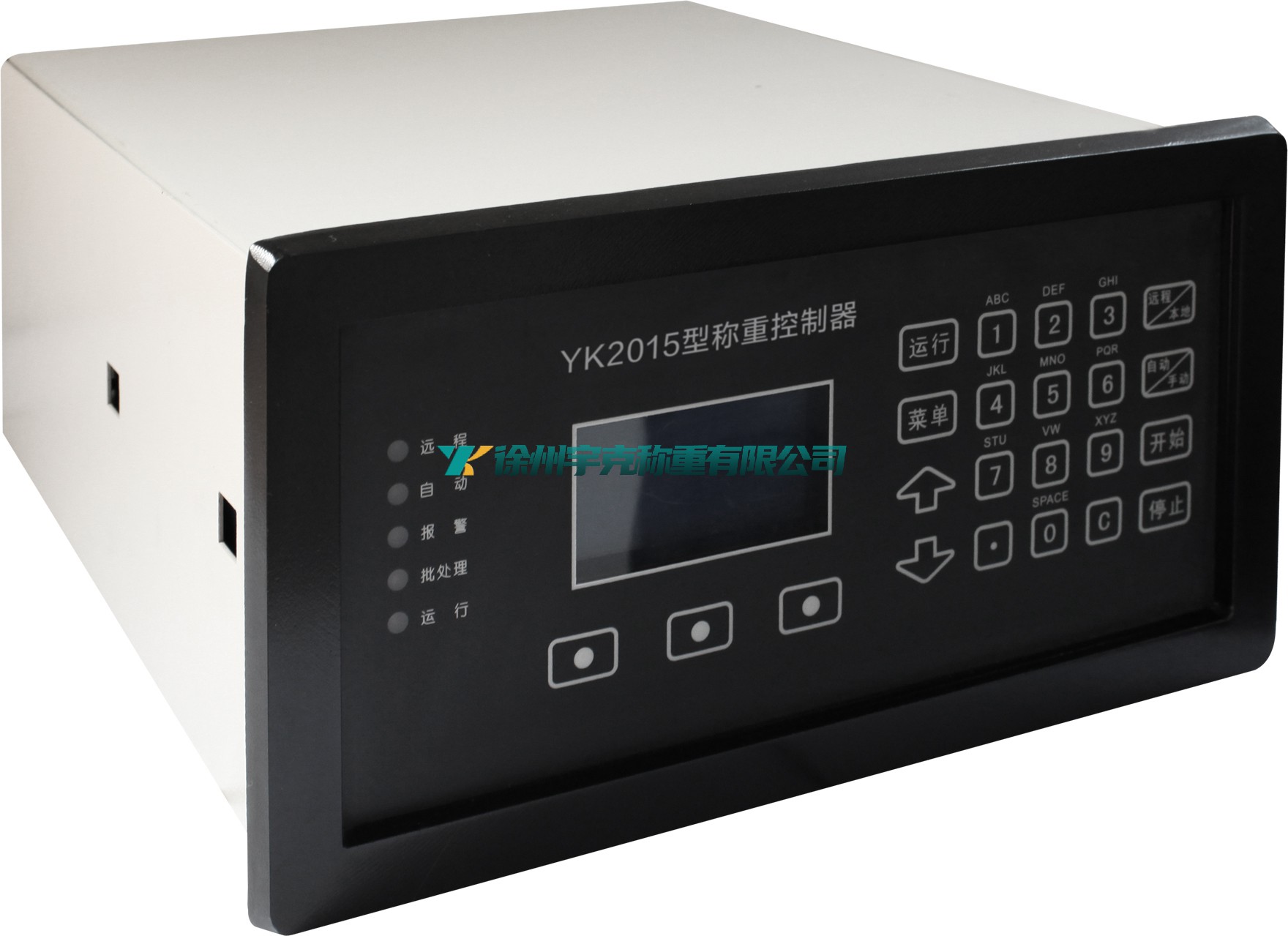

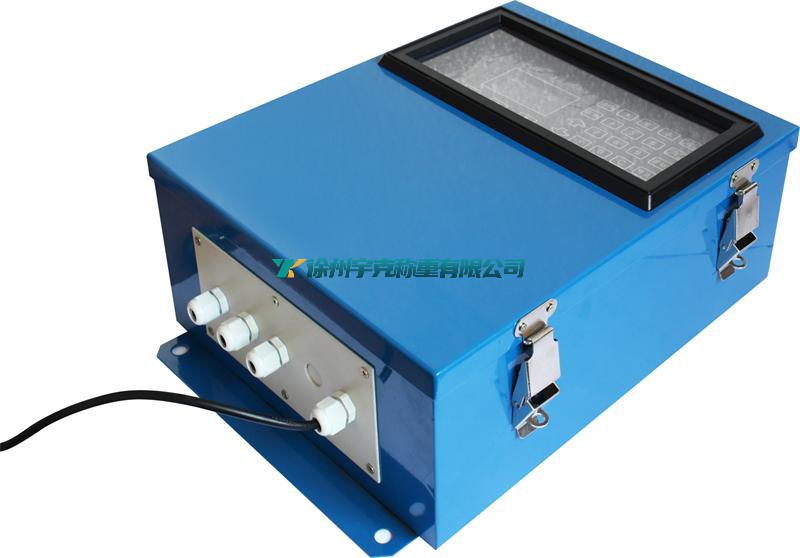

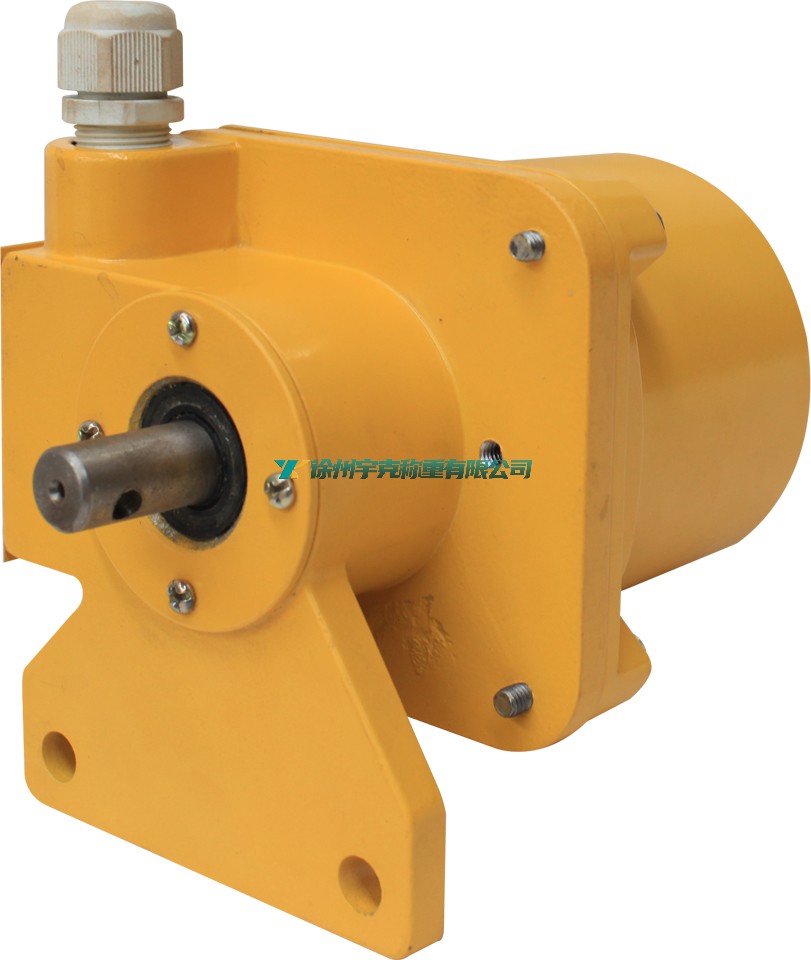

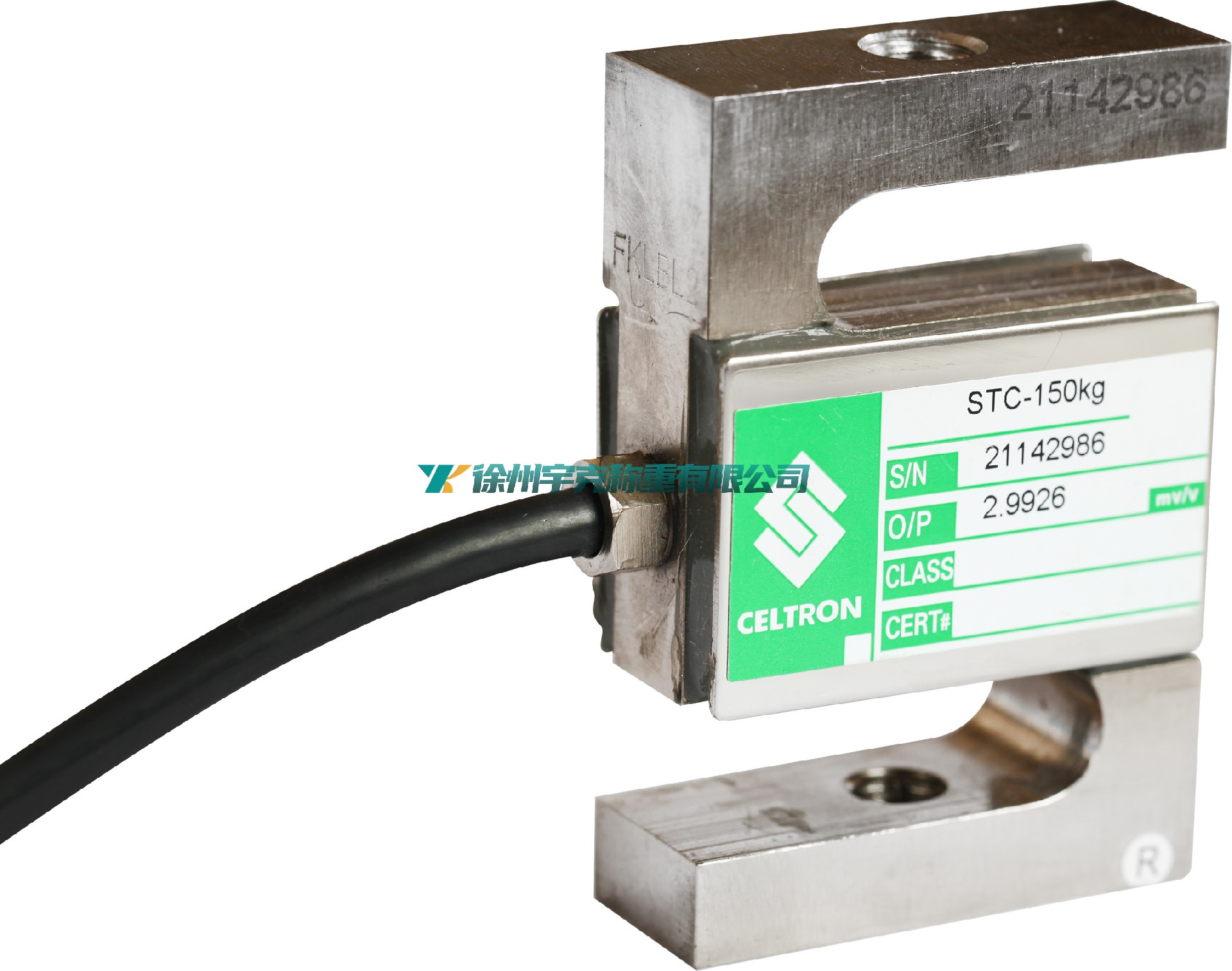

ICS-17型称重桥架,称重传感器,YK-12型速度传感器,YK2015型称重控制器。

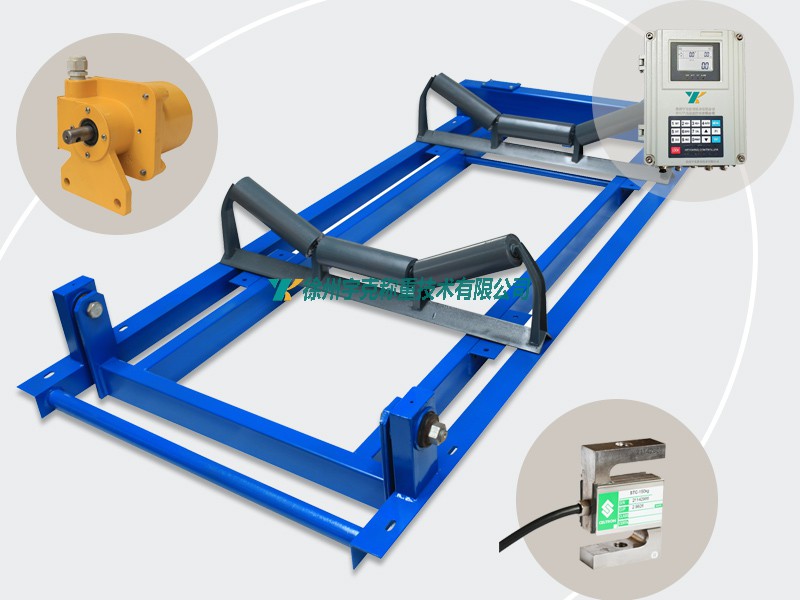

称重桥架
ICS-17型称重桥架在单杠杆上装有两组托辊,采用两只拉式传感器中间支承,外侧支承采用无摩擦耳轴支点。有效克服偏载对精度的影响,这种封闭装置可以防震防潮、防腐及防止物料堆积,因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。 称重桥架的主梁采用矩形钢管,这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到最低。为了保证整个系统的稳定性,高精度应变片式传感器安装于受拉部位,以减少非线性误差。
结构特性
◆结构简单,安装简捷方便,力传递环节少;
◆独特的矩形杠杆,刚性好,无形变;
◆无磨擦橡胶耳轴支承,防腐蚀、防潮、抗振动; ◆抗侧向力、抗水平分力,有效的减少了皮带跑偏偏和落料偏移对系统精度的影响;
◆结构简单,安装简捷方便,力传递环节少。
