宇克YK-ICS-14A高精度电子皮带秤采用四组称重托辊，全悬浮式称重架桥，数字信号传输和处理技术，能够满足贸易结算的需求。 该型号皮带秤配有四只称重传感器，无耳轴支点和运动部件，较小的自重，称重时基本不受自身机械结构影响，动态累计误差精度小于正负.
工作原理
称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。
结构特性
◆全悬浮式结构，无耳轴支点和可移动件，维护量小;
◆单元组件结构，力传递环节少，安装简捷，方便;
◆独特的矩形杠杆，钢性好、无形变、零点稳定性好;
◆抗侧向力、抗水平力，有效减少了皮带跑偏和落料偏移对系统精度的影响; 四只称重传感器，受偏载影响小、平稳、计量精度高;
◆称重区域广，三组或四组托辊使皮带对称重精度影响最小;
◆粉尘较大及有酸、碱、盐等腐蚀性的特种场合，秤架采用不锈钢制造或进行防腐处理。
系统组成

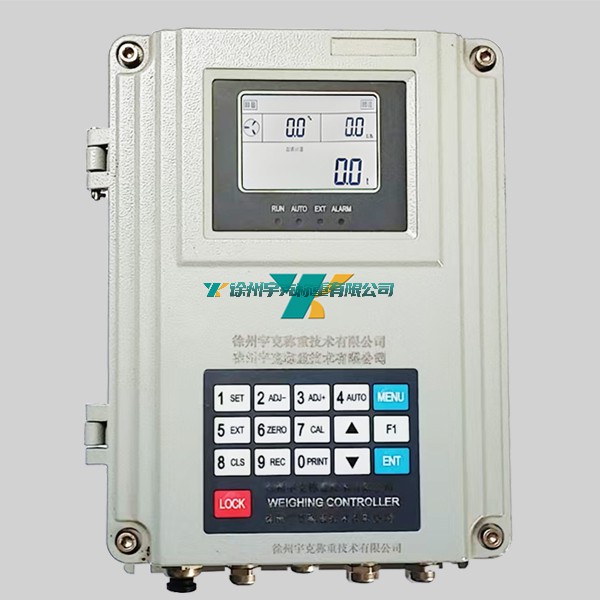

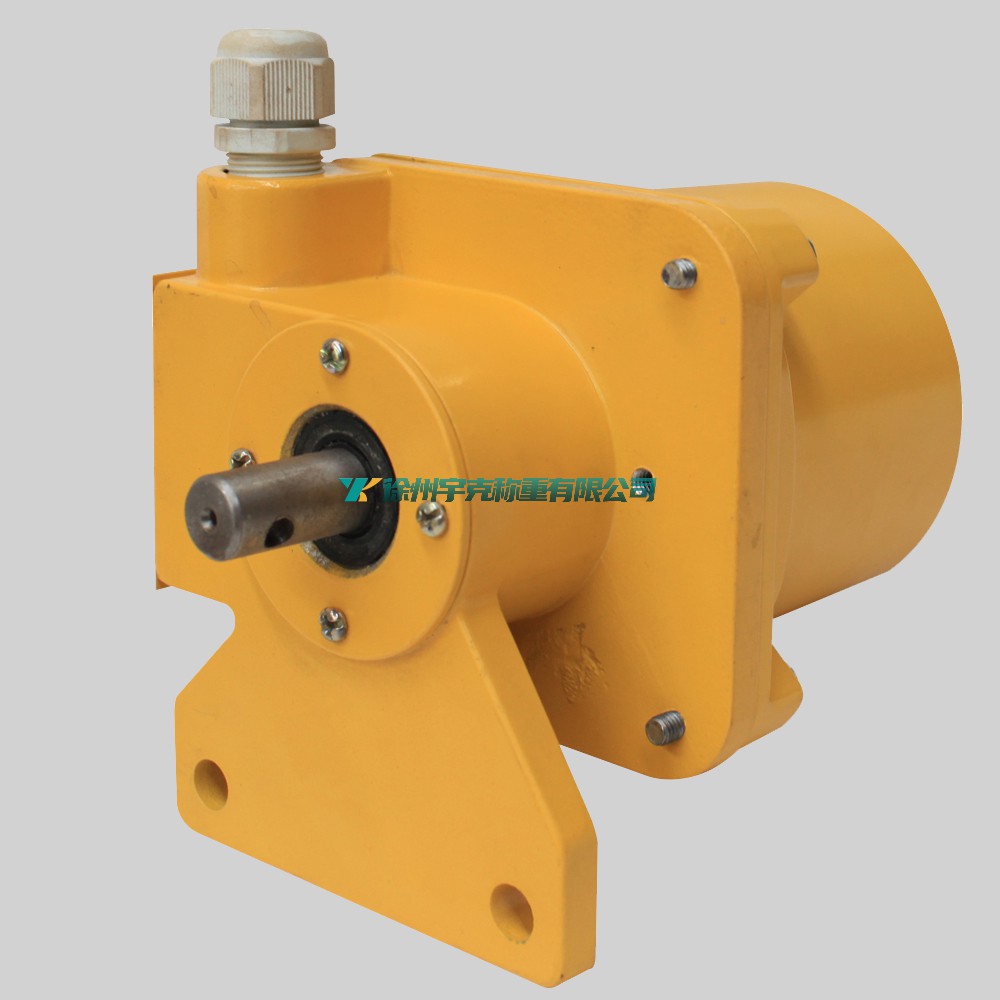

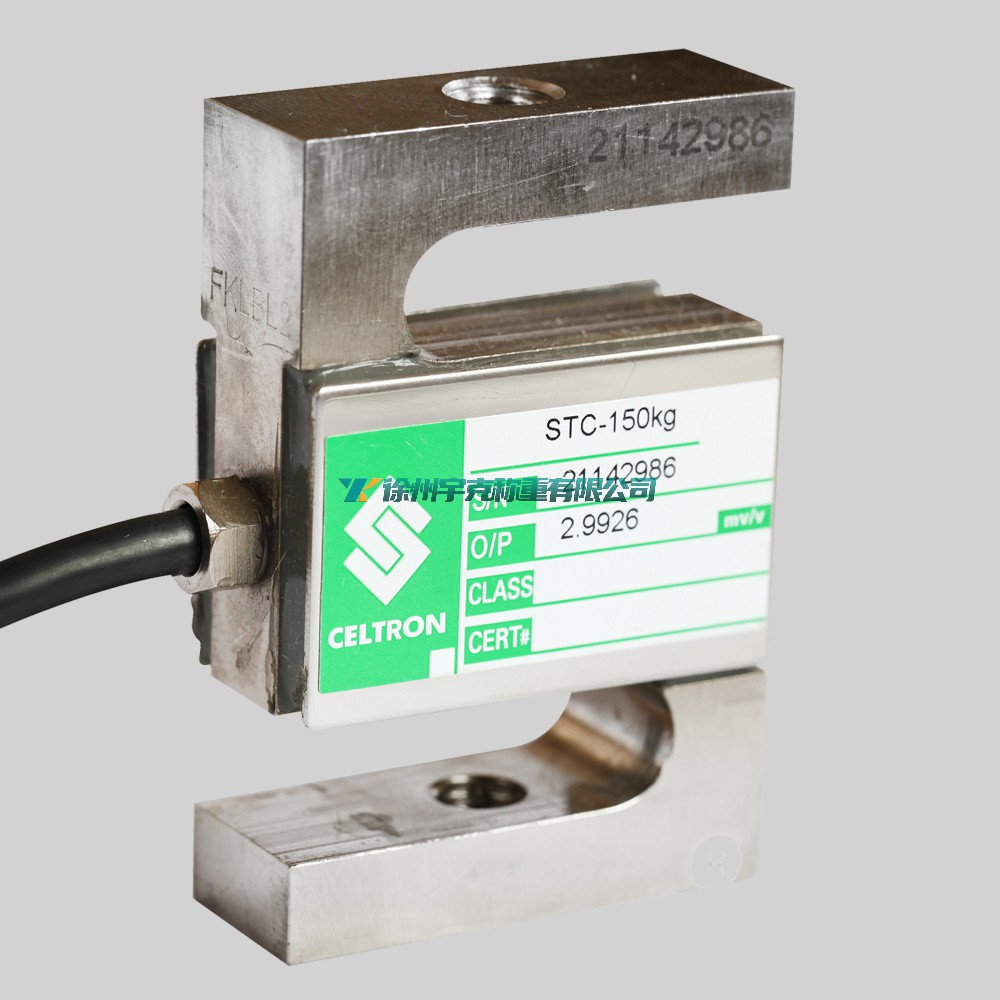

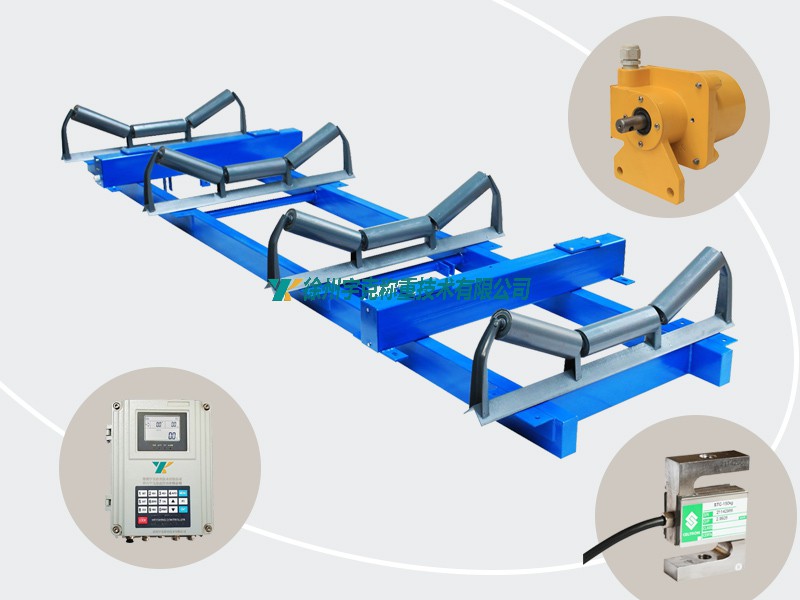

ICS-14型电子皮带秤由四部分组成: ICS-14型称重桥架，称重传感器，YK-12型速度传感器及测速滚筒，YK2015称重控制器。
称重桥架
ICS-14型称重桥架为四组称重托辊，全悬浮式结构，无耳轴支点和运动部件。采用矩形钢管设计，整个称重桥架具有足够高的刚性，较小的自重，外表积灰面积达到最低。高精度电阻应变片式传感器安装与受拉部位，以减少非线性误差。保证整个系统的稳定性，其维护量极少。二只横梁上吊有四只拉式称重传感器对称重桥架提供支承。称重桥架为四单元组件结构，可方便、迅速地进行现场安装，只需八只螺栓安装固定。
